Quella riportata qui è la variante in JavaScript dell'animazione creata in MicroPhyton per Raspberry PI Pico.

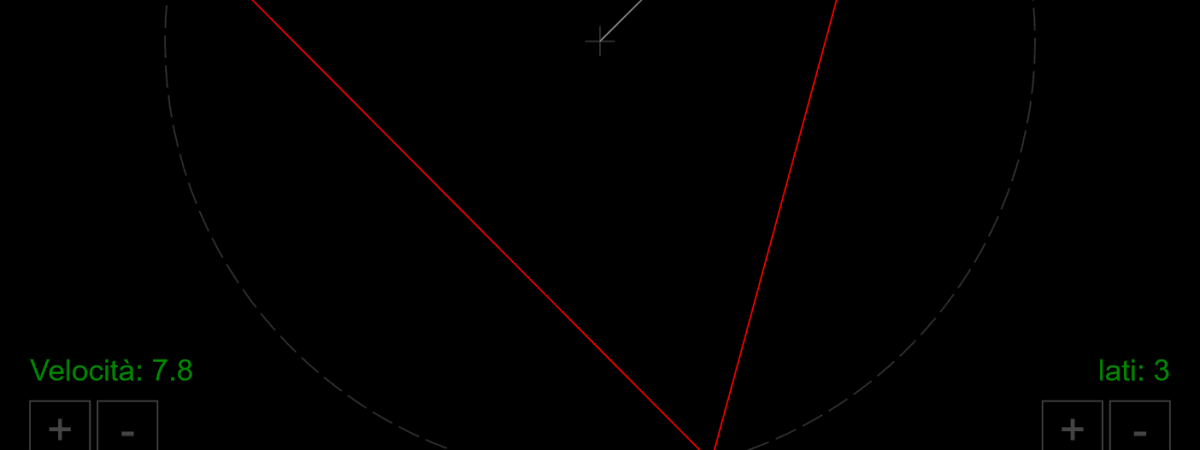

Polygon - Sgart.it

Attendi il caricamento ...

E' possibile interagire con l'animazione cliccando sui pulsanti + e -.

Gestione animazione

Il concetto su cui si basa l'animazione è descritto qui Creare un animazione in Javascript.

Fondamentalmente si tratta di realizzare una funzione loop che esegue i calcoli della nuova posizione, in funzione del tempo passato, pulisce e ridisegna gli elementi, ed infine richiama se stessa tramite la funzione di sistema requestAnimationFrame

/* gestione ciclo di animazione */
  let lastTime = new Date();

  function loop() {
    //calcolo il tempo passato tra un render e l'altro
    const current = new Date();
    const elapsed = current - lastTime; //circa 16 msec

    updatePosition(elapsed);

    render();

    lastTime = current;
    requestAnimationFrame(loop);
  }

Tipicamente la funzione requestAnimationFrame viene richiamata ogni 16 millisecondi.

Trigonometria

Trattandosi di una animazione di un solido in rotazione, per calcolare la posizione dei vertici bisogna fare uso di un po' di trigonometria di base.
In particolare le funzioni seno e coseno.
Queste due funzioni, dato l'angolo, ritornano:

seno la proiezione del raggio di lunghezza 1 sull'asse delle Y
coseno la proiezione del raggio di lunghezza 1 sull'asse delle X

L'immagine seguente può chiarire il concetto

seno e coseno

Render e calcoli

Dato un raggio di lunghezza radius, che corrisponde al cerchio in cui sarà inscritto il poligono, un angolo di rotazione angle espresso in radianti e le coordinate del centro del cerchio cx e cy, si possono ricavare le coordinate x e y

// angolo giro
var PI_360 = Math.PI * 2;

var segment = 3; // triangolo
var angle= PI_360 / segment;

var radius=15;
var x = cx + Math.cos(angle) * radius;
var y = cy + Math.sin(angle) * radius;

In questo caso ho ricavato solo il primo vertice di un triangolo (segment = 3).

Per ricavare gli altri vertici dobbiamo introdurre altre variabili.
Oltre all'angolo (segmentAngleInc) ricavato in base al numero dei lati compresi in un angolo giro, serve anche l'attuale angolo di rotazione ed un ciclo per ricavare tutti i vertici

var PI_360 = Math.PI * 2;

var segment = 3; // triangolo
var segmentAngleInc = PI_360 / segment;

var  angleOffset = 0;  // posizione iniziale dell'animazione

function render() {
    var cx = canvas.width / 2;
    var cy = canvas.height / 2;
    var radius = cy - 10;
    var segmentAngleInc = PI_360 / segment;
    var angle = angleOffset;

    // disegno i segmenti del poligono
    for (let i = 0; i < segment; i++) {
      var x = cx + Math.cos(angle) * radius;
      var y = cy + Math.sin(angle) * radius;

      /* todo: gestire disegno dei segmenti */

      angle += segmentAngleInc;
    }
}

Animazione

Trattandosi di un animazione semplice, la funzione updatePosition dovrà solo incrementare l'angolo di rotazione in funzione del tempo passato.
Va però introdotto un nuovo concetto, ovvero la velocità di rotazione (animationSpeedAngle )

var animationSpeedAngle = (Math.PI / 180) * 45;  // rotazione in gradi che dovrà compiere il solido in un secondo

function updatePosition(elapsed) {
  if (elapsed === 0) {
    elapsed = 16;
  }
  angleOffset += animationSpeedAngle * elapsed / 1000;
  if (angleOffset >= PI_360) {
    // se supero i 360 gradi riparto da 0
    angleOffset = angleOffset % PI_360;
  }
}

Codice completo

Il codice completo dell'animazione è questo:

/**
 * sgart-polygon.js
 * animazione di un poligono in rotazione
 * https://www.sgart.it/IT/informatica/animazione-poligono-in-javascript/post
 */
(function (idTemplate) {
  'use strict';

  const CANVAS_WIDTH = 640;
  const CANVAS_HEIGHT = 480;

  // numero di lati del poligono
  var segment = 3;
  var SEGMENT_MIN = 3;
  var SEGMENT_MAX = 40;
  var SEGMENT_INC = 1;

  // velocità di rotazione gradi al secondo
  var animationSpeedAngle = (Math.PI / 180) * 45;
  var SPEED_MIN = (Math.PI / 180) * 1;
  var SPEED_MAX = (Math.PI / 180) * 360 * 2;
  var SPEED_INC = SPEED_MIN * 1;
  var SPEED_INC_10 = SPEED_MIN * 15;

  // valore corrente dell'angolo di rotazione
  var angleOffset = -Math.PI / 2;  // posizione iniziale dell'animazione

  var mouse = {
    x: 0,
    y: 0,
    down: false
  };
  var zoom = 1;

  // buttons
  var btnSegmentPlus;
  var btnSegmentMinus;

  var btnSpeedPlus;
  var btnSpeedMinus;

  // init canvas
  var wrapper;
  var canvas;
  var ctx;

  // fattore di conversione radianti in gradi
  var RAD_DEG = 180 / Math.PI;
  // angolo giro
  var PI_360 = Math.PI * 2;

  function updatePosition(elapsed) {
    if (elapsed === 0) {
      elapsed = 16;
    }
    angleOffset += animationSpeedAngle * elapsed / 1000;
    if (angleOffset >= PI_360) {
      // se supero i 360 gradi riparto da 0
      angleOffset = angleOffset % PI_360;
    }
  }

  function render() {
    var cx = canvas.width / 2;
    var cy = canvas.height / 2;
    var radius = cy - 10;
    var segmentAngleInc = PI_360 / segment;
    var angle = angleOffset;

    // riempio lo sfonfo
    ctx.fillStyle = "#000";
    ctx.rect(0, 0, canvas.width, canvas.height);
    ctx.fill();

    // disegno il cerchio
    ctx.beginPath();
    ctx.strokeStyle = "#333";
    ctx.setLineDash([15, 5]);
    ctx.arc(cx, cy, radius, 0, PI_360, false);
    ctx.stroke();

    // disegno la croce al centro
    ctx.setLineDash([]);
    var sl = 10;
    ctx.beginPath();
    ctx.moveTo(cx - sl, cy);
    ctx.lineTo(cx + sl, cy)
    ctx.moveTo(cx, cy - sl);
    ctx.lineTo(cx, cy + sl)
    ctx.stroke();

    // disegno i segmenti del poligono
    for (let i = 0; i < segment; i++) {
      var x = cx + Math.cos(angle) * radius;
      var y = cy + Math.sin(angle) * radius;
      if (i == 0) {
        ctx.beginPath();
        ctx.strokeStyle = "#888";
        ctx.moveTo(cx, cy);
        ctx.lineTo(x, y);
        ctx.stroke();

        ctx.beginPath();
        ctx.moveTo(x, y);
      } else {
        ctx.strokeStyle = "#F00";
        ctx.lineTo(x, y);
      }
      angle += segmentAngleInc;
    }
    ctx.closePath();
    ctx.stroke();

    renderText(angleOffset);
    renderButtons();

  }

  function renderText(angle) {
    //# testo sgart.it
    ctx.fillStyle = "#800";
    ctx.font = "20px Arial";
    ctx.textAlign = "right";
    ctx.textBaseline = "top";
    ctx.fillText("SGART.IT", canvas.width - 20, 20);

    // visualizzo l'angolo corrente
    ctx.fillStyle = "#080";
    ctx.font = "20px Arial";
    ctx.textAlign = "left";
    ctx.textBaseline = "top";
    ctx.fillText("angolo: " + (angle * RAD_DEG * 10 | 0) / 10, 20, 20);

  }


  function renderButtons() {
    ctx.strokeStyle = "#444";
    ctx.fillStyle = "#444";
    ctx.textAlign = "center";

    // SEGMENT
    ctx.strokeRect(btnSegmentMinus.x, btnSegmentMinus.y, btnSegmentMinus.w, btnSegmentMinus.h);
    ctx.strokeRect(btnSegmentPlus.x, btnSegmentPlus.y, btnSegmentPlus.w, btnSegmentPlus.h);

    // SPEED
    ctx.strokeRect(btnSpeedMinus.x, btnSpeedMinus.y, btnSpeedMinus.w, btnSpeedMinus.h);
    ctx.strokeRect(btnSpeedPlus.x, btnSpeedPlus.y, btnSpeedPlus.w, btnSpeedPlus.h);

    ctx.textBaseline = "middle";
    ctx.font = "30px Arial";
    ctx.fillText(btnSegmentMinus.label, btnSegmentMinus.cx, btnSegmentMinus.cy);
    ctx.fillText(btnSegmentPlus.label, btnSegmentPlus.cx, btnSegmentPlus.cy);

    ctx.fillText(btnSpeedMinus.label, btnSpeedMinus.cx, btnSpeedMinus.cy);
    ctx.fillText(btnSpeedPlus.label, btnSpeedPlus.cx, btnSpeedPlus.cy);

    // visualizzo il numero di lati
    ctx.fillStyle = "#080";
    ctx.font = "20px Arial";
    ctx.textAlign = "right";
    ctx.textBaseline = "bottom";
    ctx.fillText("lati: " + segment, canvas.width - 20, btnSegmentMinus.y - 10);

    // visualizzo il numero di lati
    ctx.textAlign = "left";
    ctx.fillText("Velocità: " + (animationSpeedAngle * 100 | 0) / 10, 20, btnSegmentMinus.y - 10);

  }

  /* gestione ciclo di animazione */
  let lastTime = new Date();

  function loop() {
    //calcolo il tempo passato tra un render e l'altro
    const current = new Date();
    const elapsed = current - lastTime; //circa 16 msec

    updatePosition(elapsed);

    render();

    lastTime = current;
    requestAnimationFrame(loop);
  }

  /* event */

  function getCoordinates(event) {
    //event.preventDefault();
    //event.stopPropagation();
    var coord = {
      x: -1,
      y: -1,
      buttons: 0,
      touch: false,
      valid: false
    };

    if (event.type.substring(0, 5) == "touch") {
      coord.touch = true;
      if (event.targetTouches.length === 1) {
        var ev = event.targetTouches[0];
        var offset = ev.target.getBoundingClientRect();
        var x = ev.clientX - offset.left;
        var y = ev.clientY - offset.top;
        coord.x = mouse.x = parseInt(x / zoom)
        coord.y = mouse.y = parseInt(y / zoom);
        mouse.radius = ev.radiusX;

        coord.buttons = 1;
        coord.valid = true;
      } else if (event.type === "touchend") {
        coord.x = mouse.x;
        coord.y = mouse.y;
        coord.valid = true;
      }
    } else {
      coord.x = mouse.x = parseInt(event.offsetX / zoom);
      coord.y = mouse.y = parseInt(event.offsetY / zoom);
      coord.buttons = event.buttons;
      coord.valid = true;
    }
    return coord;
  }

  function checkPointIsInRect(point, rect) {
    return (point.x >= rect.x && point.x <= rect.x + rect.w
      && point.y >= rect.y && point.y <= rect.y + rect.h)
  }

  function handleClick(event) {
    var coord = getCoordinates(event);
    if (coord.valid === true) {
      if (checkPointIsInRect(coord, btnSegmentPlus)) {
        segment += SEGMENT_INC;
        if (segment > SEGMENT_MAX) {
          segment = SEGMENT_MAX;
        }
      } else if (checkPointIsInRect(coord, btnSegmentMinus)) {
        segment -= SEGMENT_INC;
        if (segment < SEGMENT_MIN) {
          segment = SEGMENT_MIN;
        }
      } else if (checkPointIsInRect(coord, btnSpeedPlus)) {
        if (animationSpeedAngle > 10) {
          animationSpeedAngle += SPEED_INC_10;
        } else {
          animationSpeedAngle += SPEED_INC;
        }
        if (animationSpeedAngle > SPEED_MAX) {
          animationSpeedAngle = SPEED_MAX;
        }
      } else if (checkPointIsInRect(coord, btnSpeedMinus)) {
        if (animationSpeedAngle > 10) {
          animationSpeedAngle -= SPEED_INC_10;
        } else {
          animationSpeedAngle -= SPEED_INC;
        }
        if (animationSpeedAngle < SPEED_MIN) {
          animationSpeedAngle = SPEED_MIN;
        }
      }
    }
  }

  function initButtons() {
    var w = canvas.width;
    var h = canvas.height;
    var bw = 40;
    var bh = bw;

    // segment
    btnSegmentMinus = { x: w - bw - 20, y: h - bh - 20, w: bw, h: bh, cx: 0, cy: 0, label: "-" };
    btnSegmentMinus.cx = btnSegmentMinus.x + btnSegmentMinus.w / 2;
    btnSegmentMinus.cy = btnSegmentMinus.y + btnSegmentMinus.h / 2;

    btnSegmentPlus = { x: w - bw * 2 - 20 - 5, y: h - bh - 20, w: bw, h: bh, cx: 0, cy: 0, label: "+" };
    btnSegmentPlus.cx = btnSegmentPlus.x + btnSegmentPlus.w / 2;
    btnSegmentPlus.cy = btnSegmentPlus.y + btnSegmentPlus.h / 2;

    // speed
    btnSpeedMinus = { x: 20 + 5 + bw, y: h - bh - 20, w: bw, h: bh, cx: 0, cy: 0, label: "-" };
    btnSpeedMinus.cx = btnSpeedMinus.x + btnSpeedMinus.w / 2;
    btnSpeedMinus.cy = btnSpeedMinus.y + btnSpeedMinus.h / 2;

    btnSpeedPlus = { x: 20, y: h - bh - 20, w: bw, h: bh, cx: 0, cy: 0, label: "+" };
    btnSpeedPlus.cx = btnSpeedPlus.x + btnSpeedPlus.w / 2;
    btnSpeedPlus.cy = btnSpeedPlus.y + btnSpeedPlus.h / 2;
  }

  function init() {
    wrapper = document.getElementById(idTemplate);
    wrapper.style.position = "relative";

    canvas = document.createElement("canvas");
    canvas.width = CANVAS_WIDTH;
    canvas.height = CANVAS_HEIGHT;
    canvas.style.touchAction = "manipulation";
    canvas.style.display = "block";
    canvas.style.boxSizing = "border-box";
    canvas.style.margin = "0 auto";
    canvas.style.touchAction = "none"; // su tablet previene l'errore sgart-space-invaders.js:1620 [Intervention] Unable to preventDefault inside passive event listener due to target being treated as passive
    canvas.style.userSelect = "none";
    canvas.style.outline = "none";

    wrapper.innerHTML = "";
    wrapper.appendChild(canvas);

    ctx = canvas.getContext("2d");
    ctx.imageSmoothingEnabled = false;

    initButtons();

    canvas.addEventListener("click", handleClick);

    loop();
  }

  init();

})("sgart-polygon");
